Ей там! Като доставчик на SMD 2020 светодиоди, аз съм супер загрижен да споделя с вас как да инсталирате тези малки електроцентрали. Светодиодите SMD 2020 са доста страхотни - те са малки, енергийни - ефективни и могат да добавят страхотно осветление към всякакви проекти. Независимо дали сте в DIY Electronics или професионалист в осветлението, това ръководство ще ви преведе през процеса на инсталиране стъпка по стъпка.
Какво ще ви трябва
Първо, нека поговорим за инструментите и материалите, от които ще ви трябват. Ще ви трябва желязо за запояване. Уверете се, че е добро качество с регулируема температура. Не го искате твърде горещо или прекалено студено, тъй като това може да обърка работата за запояване. Също така, вземете малко завойната тел. Колкото по -тънък, толкова по -добър за тези малки светодиоди SMD 2020. Ще ви трябват и чифт фини пинсети, за да се справят с светодиодите, без да ги пускате. И не забравяйте за запояване, за да запазите желязото си, когато не го използвате.
Подготовка на работното пространство
Преди да започнете, важно е да настроите чисто и добре - осветено работно пространство. Искате да можете да видите какво правите ясно. Поставете всичките си инструменти и материали по организиран начин, за да можете лесно да посегнете към това, от което се нуждаете. Обичам да използвам антистатична постелка, за да предотвратя заразяването на светодиодите на статичното електричество. Статичният може да повреди тези чувствителни компоненти, така че е по -добре да сте безопасни, отколкото да съжалявате.
Разбиране на SMD 2020 г.
Светодиодът SMD 2020 има специфична структура. Това е повърхностно устройство, което означава, че е проектирано да бъде монтирано директно върху повърхността на печатна платка (PCB). Той има два или повече пина, в зависимост от това дали е един - цвят или много цветен светодиод. Пиновете са там, където ще се запоявате, за да го свържете с печатни платки.
Стъпка 1: Почистване на печатни платки
Първата стъпка в процеса на инсталиране е почистването на печатни платки. Използвайте препарат за почистване на печатни платки или изопропилов алкохол и копая - свободна кърпа, за да избършете прах, мръсотия или окисляване на подложките, където ще запоявате светодиода. Чистите подложки гарантират добра електрическа връзка и силна спойка.
Стъпка 2: Прилагане на поток
След като PCB е чист, нанесете малко количество поток върху подложките. Flux помага на потока на спойването по -добре и предотвратява окисляването по време на процеса на запояване. Можете да използвате химикалка или малка четка, за да я нанесете. Просто малко малко е.
Стъпка 3: Поставяне на светодиода
Сега идва трудната част - поставянето на светодиода върху подложките. Използвайте вашите фини пинсети, за да вземете светодиода SMD 2020 и внимателно го позиционирайте на подложките. Уверете се, че щифтовете на LED линията са точно с подложките на PCB. Добра идея е да се удвои - проверете ориентацията на светодиода, особено ако това е многоцветен.
Стъпка 4: Повдигане на първия щифт
Загрейте желязото си за запояване до подходящата температура (обикновено около 350 - 370 градуса по Целзий). След като е горещо, докоснете върха на желязото до един от щифтовете на светодиода и съответната подложка на печатни платки. След секунда или две, захранвайте малко количество спойка върху ставата. Ще видите спойка да се стопи и да тече около щифта и подложката. Уверете се, че ставата е гладка и лъскава.
Стъпка 5: Проверка на подравняването
След като запоявате първия щифт, отделете малко време, за да проверите дали светодиодът все още е правилно подравнен. Ако е изключен в центъра, можете да използвате запояването на желязо, за да загреете ставата и леко да натиснете LED в правилното положение с вашите пинсети.
Стъпка 6: Повдигане на останалите щифтове
След като първият щифт е надежден и светодиодът е подравнен, преминете към останалите щифтове. Повторете процеса на запояване за всеки щифт, като не забравяте да дадете достатъчно време на всяка фуга, за да се охлади, преди да преминете към следващия.
Стъпка 7: Почистване на ставите на спойка
След като всички щифтове са споени, използвайте фитил на спойка или помпа за дезактивиране, за да премахнете излишната спойка. След това почистете спойващите стави с изопропилов алкохол, за да отстраните всички остатъци от потока. Това помага да се предотврати корозията и гарантира дълга трайна връзка.
Стъпка 8: Тестване на светодиода
След като запояването е направено и ставите са чисти, време е да се тества светодиода. Свържете PCB към източник на захранване и вижте дали светодиодът светва. Ако не стане, проверете за студени стави на спойка или неправилно подравнени щифтове. Може да се наложи да повторите и да загреете и да споявате ставите, ако е необходимо.
Други свързани продукти

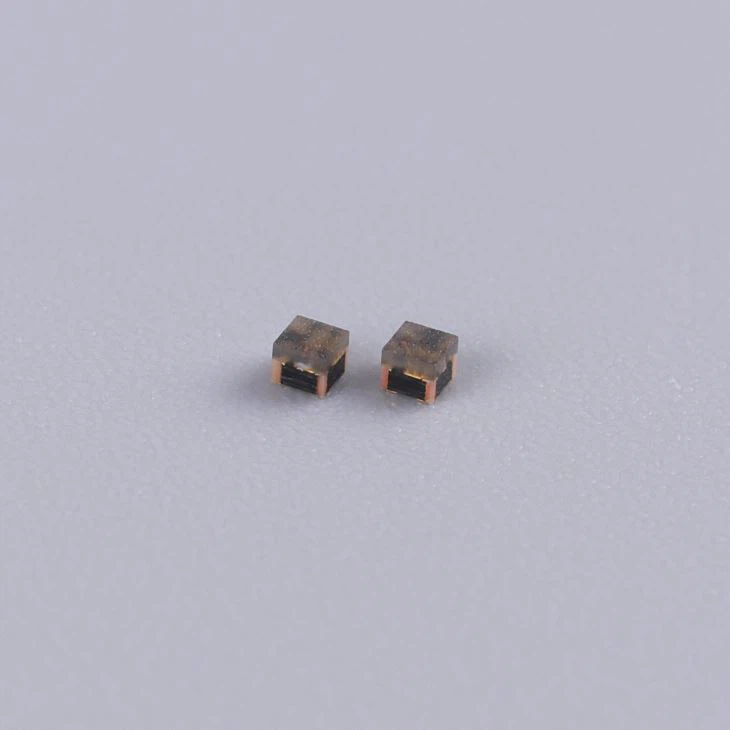

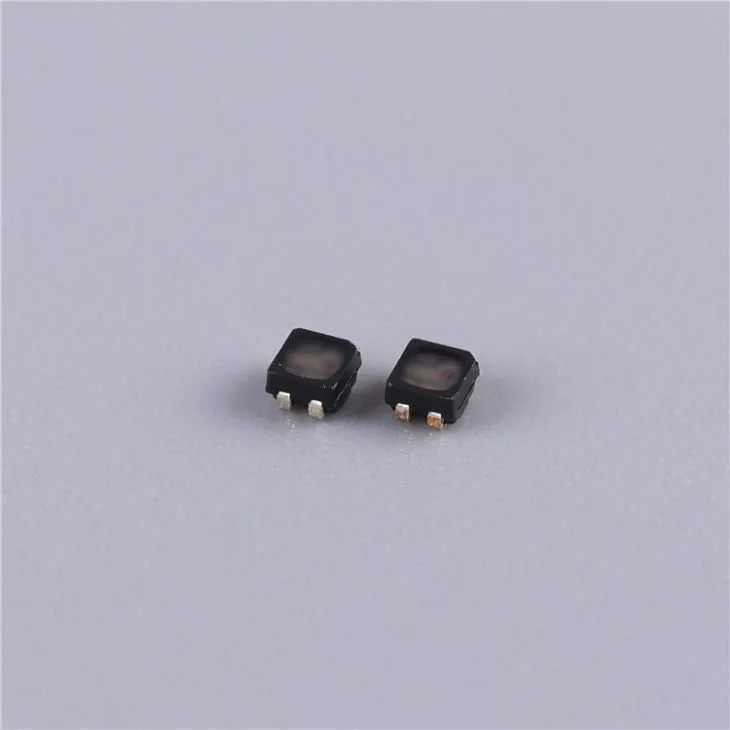

Ако се интересувате от изследване на други видове светодиоди, предлагаме и страхотни алтернативи. Вижте нашитеTri Color 1010 RGB LED, което е идеално за създаване на динамични светлинни ефекти. The1515 RGB LEDе друг вариант с малко по -голям размер, но все още опакова удар по отношение на яркостта. И за тези, които търсят различен форм фактор,SMD 3535 TRICOLOR LEDе чудесен избор.
Заключение и призив за действие
Инсталирането на светодиодите SMD 2020 може да изглежда малко обезсърчително в началото, но с правилните инструменти, малко търпение и следвайки тези стъпки, ще можете да го направите като професионалист. Независимо дали работите върху малък проект за сам DIY или с голяма мащабна инсталация за осветление, нашите светодиоди SMD 2020 са чудесен избор.
Ако се интересувате от закупуване на светодиоди SMD 2020 или някой от другите ни продукти, не се колебайте да се свържете с нас за повече информация и да обсъдите вашите специфични нужди. Винаги сме щастливи да ви помогнем да намерите най -добрите решения за осветление за вашите проекти.
ЛИТЕРАТУРА
- „Наръчник за технологии за повърхностно монтиране“ от IPC
- Различни онлайн ресурси за електроника за запояване и инсталиране на LED.
