Като доставчик на 5 -милиметрови светодиоди, разбирам значението на защитата на тези компоненти от над - ток. Над - токът може да причини необратими увреждания на 5 мм потапящи светодиоди, като например намаляване на живота им, затъмняване на светлинния изход или дори напълно ги изгаря. В тази публикация в блога ще споделя някои ефективни методи за защита на 5 -милиметровите светодиоди от DIP от над - ток.
Разбиране на основите на 5 мм потапящи светодиоди

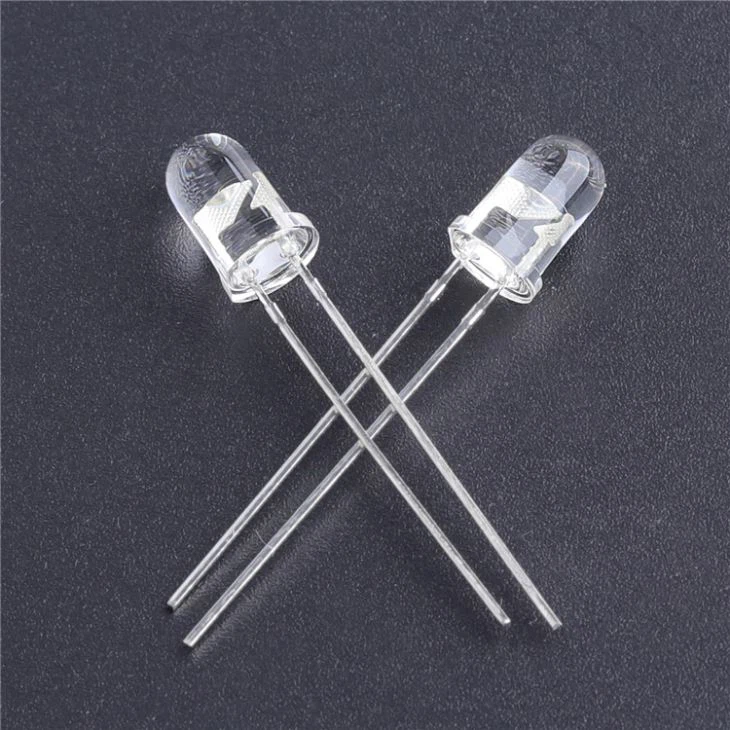

Преди да се потопите в методите на защита, е от съществено значение да се разберат основните характеристики на 5 мм DIP светодиоди. Тези светодиоди се използват широко в различни приложения поради техния малък размер, ниска консумация на енергия и сравнително висока яркост. Те се предлагат в различни цветове, включително топло бяло, бяло и вода - чисти. Например, можете да намерите нашите5 мм кръгли запаси светодиоди топло бяло,5 мм кръгъл бял светодиоди5 мм водна прозрачна светодиодав нашата продуктова гама.
Всеки 5 мм DIP светодиод има специфично напрежение (VF) и максимален преден ток (IFMAX). Напрежението на напрежението е спадът на напрежението през светодиода, когато се провежда ток, а максималният преден ток е най -високият ток, с който светодиодът може безопасно да се справи, без да се повреди. Превишаването на максималния преден ток ще доведе до над - отопление и евентуално ще повреди светодиода.
Използвайте ток - ограничаващ резистор
Един от най -често срещаните и лесни начини за защита на 5 мм потапяне светодиод от над - ток е да се използва резистор, ограничаващ тока. Резисторът е свързан последователно с светодиода във веригата. Според закона на Ом (V = IR), резисторът ще ограничи тока, преминаващ през светодиода чрез създаване на спад на напрежението в себе си.
За да изчислите стойността на ограничаващия ток, трябва да знаете захранващото напрежение (VS), напрежението на предните светодиоди (VF) и желания напред ток (ако) за светодиода. Формулата за изчисляване на стойността на резистора (r) е:
[R = \ frac {v_s - v_f} {i_f}]
Например, ако имате 5 мм потапяне с предно напрежение 2V и искате да го задвижвате с напред 20mA (0.02A), използвайки 5V захранване, стойността на тока - ограничаващ резистор ще бъде:
[R = \ frac {5v - 2v} {0.02a} = 150 \ omega]
Важно е да се отбележи, че мощността на резистора трябва да бъде избрана по подходящ начин. Мощността, разсеяна от резистора (p), може да бъде изчислена с помощта на формулата (p = i^2r). В горния пример, (p = (0.02a)^2 \ times150 \ omega = 0.06w). И така, 1/8W или 1/4W резистор би бил подходящ.
Постоянно - текущи драйвери
Друг ефективен метод за защита на 5 -милиметровите светодиоди от DIP от над - ток е използването на постоянен - ток драйвери. За разлика от резистор, който осигурява само фиксиран ток въз основа на напрежението на захранването и неговото съпротивление, постоянен - ток драйвер може да поддържа стабилен ток през светодиода, независимо от промените в напрежението на захранването или напрежението на предното напрежение на светодиода.
Постоянно - Текущите драйвери работят, като регулират напрежението през светодиода, за да поддържат тока на предварително зададено ниво. Това е особено полезно в приложения, при които напрежението на захранването може да варира, например в устройства, захранвани от батерията или когато са свързани множество светодиоди последователно или успоредни.
Налични са различни видове постоянен - ток драйвери, включително линейни драйвери и превключващи драйвери. Линейните драйвери са прости и разходи - ефективни, но са по -малко ефективни, защото разсейват излишната мощност като топлина. Смяната на драйверите, от друга страна, са по -ефективни, но по -сложни и скъпи.
Над - текущи защитни вериги
В допълнение към използването на ток - ограничаващ резистор или постоянен драйвер за ток, можете също да включите над - текущи защитни вериги във вашия дизайн. Тези вериги могат да открият, когато токът през светодиода надвишава определен праг и да предприеме действия за ограничаване на тока или изключване на захранването.
Един често срещан тип схема за защита от ток е предпазител. Предпазителят е жертвено устройство, което се топи и нарушава веригата, когато токът надвишава номиналната си стойност. Предпазите са прости и евтини, но те трябва да бъдат заменени, след като издухат.
Друг тип над - ток защита на веригата е прекъсвач на веригата. Прекъсвачите на вериги могат автоматично да пътуват и да отворят веригата, когато токът надвишава предварително зададено ниво. За разлика от предпазителите, прекъсвачите могат да бъдат нулирани, след като са се спънали, което ги прави по -удобни за многократна употреба.
Термично управление
Термичното управление също е от решаващо значение за защита на 5 -милиметровите светодиоди от DIP от над - ток. Когато светодиодът е подложен на над - ток, той ще генерира повече топлина, което може допълнително да увеличи тока напред и да причини термичен ефект на бягство. Това може да доведе до бързо разграждане на светодиода и в крайна сметка провал.
За да се предотврати термичното бягство, е важно да се гарантира правилното разсейване на топлината. Това може да се постигне чрез използване на радиаторни минки, вентилатори или други охлаждащи устройства. Топлинните мивки са пасивни устройства, които абсорбират и разсейват топлината от светодиода. Феновете могат да се използват за увеличаване на въздушния поток около светодиода и радиатора, подобрявайки ефективността на охлаждане.
Контрол и тестване на качеството
Като доставчик на 5 мм LED DIP, ние обръщаме голямо внимание на контрола и тестването на качеството. Преди да доставим нашите продукти, ние провеждаме поредица от тестове, за да гарантираме, че всеки светодиод отговаря на определените електрически и оптични параметри. Това включва тестване на напрежението, напред напред и светеща интензивност.
Ние също така извършваме стрес тестове върху нашите светодиоди, за да симулираме различни работни условия, като среди с висока температура и висока влажност. По този начин можем да идентифицираме всички потенциални проблеми в началото и да предприемем мерки за подобряване на надеждността на нашите продукти.
Заключение
Защитата на 5 -милиметровите светодиоди от DIP от над - токът е от съществено значение за осигуряване на тяхната дългосрочна производителност и надеждност. Използвайки ток - ограничаващ резистор, постоянен - текущ драйвери, над - текущи защитни вериги и правилно термично управление, можете ефективно да предотвратите над - ток щети върху вашите светодиоди.
Ако се интересувате от закупуване на висококачествени 5 -милиметрови светодиоди или се нуждаете от повече информация за защитата на LED, не се колебайте да се свържете с нас за дискусии за обществени поръчки. Ние се ангажираме да ви предоставим най -добрите продукти и техническа поддръжка.
ЛИТЕРАТУРА
- Horowitz, P., & Hill, W. (1989). Изкуството на електрониката. Cambridge University Press.
- Ник Холоняк -младши и Робърт Н. Хол. (1962). „Лазери за инжектиране на полупроводници“. Протоколи на IEEE. 50 (1): 124 - 139.
