Като доставчик на 5 mm инфрачервени светодиоди, често срещам запитвания от клиенти относно времето на нарастване на тези компоненти. Времето на нарастване е критичен параметър в производителността на диодите, излъчващи инфрачервена светлина, особено в приложения, където се изисква високоскоростно превключване и точно време. В този блог ще разгледам какво е времето на нарастване на 5 mm инфрачервени светодиоди, защо има значение и как влияе върху различни приложения.
Разбиране на концепцията за времето на нарастване
Времето на нарастване на светодиод, включително 5 mm инфрачервени светодиоди, се определя като времето, необходимо за интензитета на изходната светлина да се увеличи от определена ниска стойност (обикновено 10% от максималния интензитет) до определена висока стойност (обикновено 90% от максималния интензитет). Обикновено се измерва в наносекунди (ns) или микросекунди (μs).
Математически, ако означим времето, когато интензитетът на светлината достигне 10% от максимума като (t_1) и времето, когато достигне 90% от максимума като (t_2), времето на нарастване (t_r=t_2 - t_1).
По-краткото време на нарастване означава, че светодиодът може да достигне максималната си яркост по-бързо. Тази характеристика е от решаващо значение в приложения като инфрачервени комуникационни системи, където данните се предават чрез модулиране на интензитета на инфрачервената светлина. В тези системи един бързо нарастващ светодиод може да предава повече данни за даден период от време, което води до по-високи скорости на трансфер на данни.
Фактори, влияещи върху времето на нарастване на 5 mm IR светодиоди
Няколко фактора могат да повлияят на времето на нарастване на 5 mm IR светодиоди:
1. Полупроводников материал
Видът на полупроводниковия материал, използван в светодиода, играе важна роля. Различните полупроводникови материали имат различни времена на рекомбинация електрон - дупка. Например галиевият арсенид (GaAs) е често използван материал за инфрачервени светодиоди. Присъщите свойства на GaAs, като неговата енергийна ширина на лентата и подвижността на носителите, определят колко бързо електроните и дупките могат да се рекомбинират, за да излъчват фотони. Материалите с по-висока подвижност на носителя обикновено позволяват по-бърза рекомбинация и следователно по-кратки времена на нарастване.
2. Структура на устройството
Вътрешната структура на светодиода също влияе върху времето на нарастване. Една добре проектирана LED структура може да сведе до минимум времето, необходимо на носителите да достигнат активната област, където се случва рекомбинация. Например дизайнът с двойна хетероструктура може да ограничи носителите по-ефективно, като намали времето на дифузия и води до по-кратко време на нарастване в сравнение с прост дизайн на хомоструктура.
3. Задвижващ ток
Големината на задвижващия ток има пряко влияние върху времето на нарастване. По-високият управляващ ток може да инжектира повече носители в активната област на светодиода по-бързо, което води до по-бързо увеличаване на интензитета на светлината и по-кратко време на нарастване. Има обаче ограничение за това колко ток може да се приложи, без да се повреди светодиодът. Прекомерният ток може да причини прегряване и да влоши работата и живота на устройството.
4. Паразитен капацитет и съпротивление
Паразитният капацитет и съпротивлението в LED пакета и свързаните с него схеми могат да забавят времето за нарастване. Капацитетът съхранява електрически заряд и отнема време за зареждане и разреждане на този кондензатор по време на процеса на превключване. Съпротивлението във веригата може да ограничи текущия поток и да причини спадове на напрежението, което също влияе върху скоростта, с която светодиодът достига максималната си яркост.
Значение на времето за нарастване в различни приложения
Инфрачервена комуникация
В инфрачервени комуникационни системи, като дистанционни управления и предаване на данни с малък обхват, времето на нарастване на инфрачервения светодиод е от решаващо значение. По-краткото време на нарастване позволява по-бърза модулация на светлинния сигнал, позволявайки по-бърз трансфер на данни. Например, в дистанционно управление, бързо нарастващ светодиод може да изпраща команди по-бързо, намалявайки забавянето между натискането на бутон и устройството, получаващо сигнала.
Инфрачервено наблюдение
В приложения за инфрачервено отчитане, като сензори за близост и детектори за движение, времето на нарастване влияе върху скоростта на реакция на сензора. Сензор с бързо нарастващ инфрачервен светодиод може да открие промените в околната среда по-бързо. Например, в сензор за близост, краткото време на нарастване позволява на сензора да открие присъствието на обект веднага щом навлезе в обхвата на засичане, осигурявайки по-точен и навременен отговор.
Системи за нощно виждане
В системите за нощно виждане времето на нарастване на IR LED влияе върху качеството на изображението и способността за улавяне на бързо движещи се обекти. Бързо нарастващ светодиод може да освети сцената по-бързо, намалявайки замъгляването на движението и осигурявайки по-ясно изображение. Освен това, в системи, които използват импулсно инфрачервено осветление, краткото време на нарастване гарантира, че импулсите са добре дефинирани и могат да бъдат синхронизирани точно с устройството за заснемане на изображението.
Нашите 5 мм инфрачервени светодиоди и време на нарастване

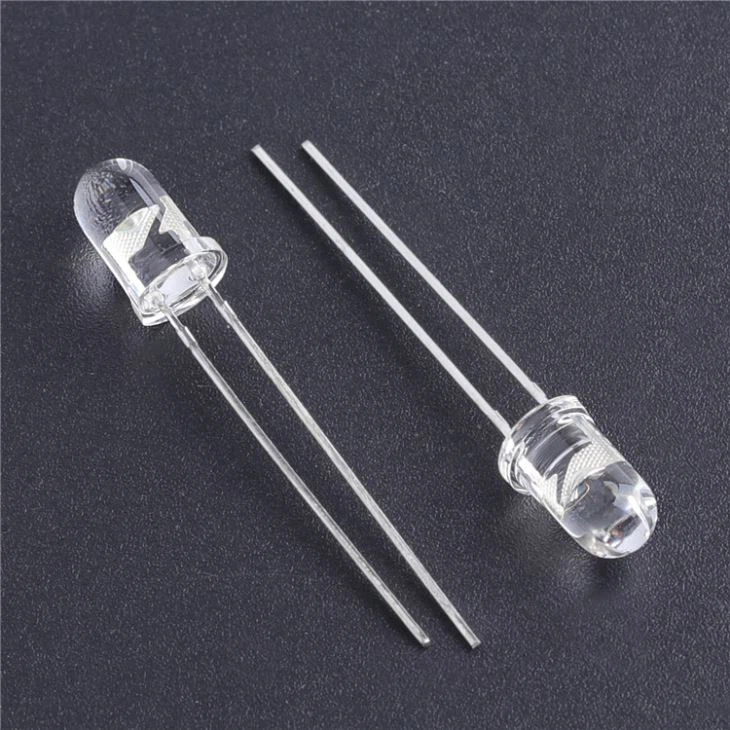

Като доставчик навръзка към: 5 mm инфрачервени LED излъчватели5 mm IR светодиоди, ние се ангажираме да предоставяме висококачествени продукти с отлични характеристики на времето на нарастване. Нашите светодиоди се произвеждат с помощта на усъвършенствани полупроводникови материали и структури на устройството, за да осигурят бърза рекомбинация на носителя и ефективно светлинно излъчване.
Ние предлагаме гама от 5 мм инфрачервени светодиоди с различно време на нарастване, за да отговорим на разнообразните нужди на нашите клиенти. За приложения, които изискват изключително високоскоростно превключване, имаме модели с времена на нарастване в диапазона наносекунди. Тези светодиоди са подходящи за инфрачервени комуникационни системи с висока скорост на данни и високоскоростни сензорни приложения.
От друга страна, за приложения, при които ефективността на разходите е по-важна от ултрабързите времена на нарастване, ние също предоставяме светодиоди с малко по-дълги времена на нарастване, но въпреки това предлагат добра производителност и надеждност.

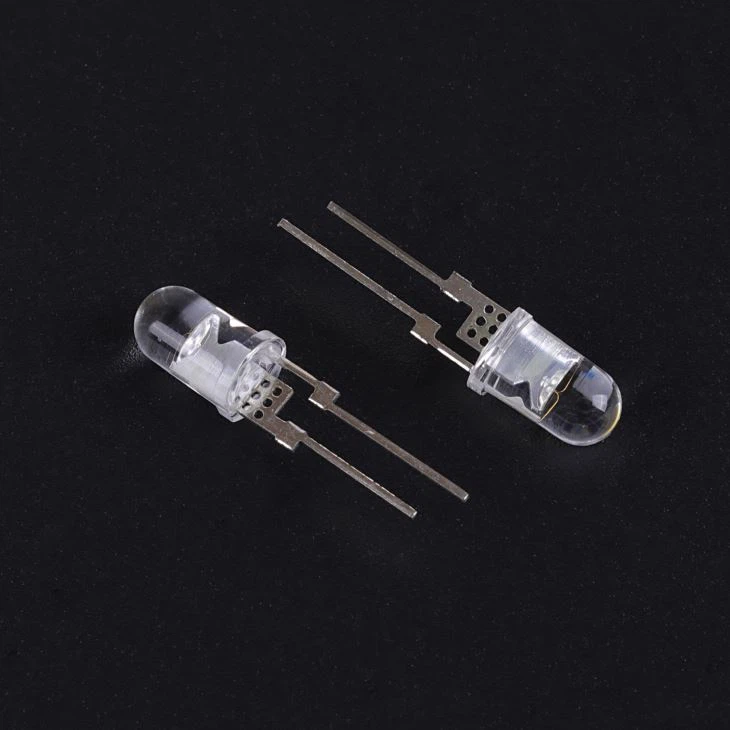

В допълнение към 5 мм инфрачервени светодиоди, ние доставяме и други видове инфрачервени светодиоди, като напрвръзка към: 3mm IR LED3mm IR светодиоди ивръзка към: 0.5W IR LED0.5W IR светодиоди. Всяка продуктова линия е внимателно проектирана и тествана, за да осигури постоянно качество и производителност.
Свържете се с нас за поръчки
Ако се интересувате от нашите 5 mm IR светодиоди или други IR LED продукти и имате въпроси относно времената на нарастване или други технически спецификации, ви каним да се свържете с нас. Нашият екип от експерти е готов да ви помогне при избора на най-подходящите продукти за вашите конкретни приложения. Независимо дали сте разработчик на прототипи в малък мащаб или голям производител, ние можем да ви предоставим правилните решения и поддръжка.
Референции
- Шуберт, EF (2006). Светоизлъчващи диоди. Cambridge University Press.
- Sze, SM, & Ng, KK (2007). Физика на полупроводниковите устройства. Уайли.
- Streetman, BG, & Banerjee, SK (2015). Електронни устройства в твърдо състояние. Пиърсън.
